◆ink set：LH-100　CMYKLcLmWW
　* 白＋彩色印刷
◆印刷條件：720×1200dpi　16pass
◆數據尺寸：150mm×109mm

準備內容

【硬件】
?UJF-A3HG/UJF-6042＋Kebab系統
?電腦
【軟件】
?Illustrator等設計軟件
?RasterLink6　Ver2.0以后（打印機附屬）

【打印輸出前的必備內容】
?六角扳手
?測量器
?膠帶
?承印物
?桌面增高板50＋桌腳（打印機附屬物）

【承印物的準備工程～打印的必備內容】
?手套
（印刷前的承印物，禁止直接用手觸碰）
?UV保護鏡（避免眼睛受UV光直射）
?無塵布
?酒精

1. 測量素材

測量承印物的直徑（X）。
打印數據的高度（Y）即為作圖范圍的高度，根據數據而變化。

2.數據制作

Illustrator等設計軟件，制作EPS格式數據。

★要點★
?不要留定位標、切割線、余白等。
?可能需在RIP上旋轉數據，故請橫向制作數據。
?除EPS外，JPEG、PDF、TIFF等格式也可使用。
?圓周＝直徑（X）×3.14（φ）mm

3. 承印物安裝

根據承印物直徑，判斷安裝位置。

打印承印物的大小不同，其所設置的地方會有變化，故配合直徑在滾軸上調配承印物。
※Kebab的詳細設置，請參照使用說明書。
※用無塵布和酒精，擦拭去除附著在承印物上的油及灰塵。

設置原點。

1．輸入直徑。
　［FUNCTION］→［承印物設置］→［直徑輸入］

2．間隙檢查功能＊設置為［ON］。
　［FUNCTION］→［噴頭高度］→［間隙檢查：ON］
　＊間隙檢查功能：自動調節噴頭高度。
　根據測量部位的不同、其直徑長度會有差異，呈現效果將不是正圓。

3．設置原點。
　［FUNCTION］→［Kebab原點設置］
　使用打印機上的方向鍵、移動紅色光標，來決定承印物的原點。


4. RasterLink6的設定

RasterLink6上顯示Kebab icon。

?僅初次使用Kebab時，顯示Kebab專用icon。
［環境設定你］→［打印機管理］→［功能icon］→［Kebab印刷檢查］→［OK］
?發送打印數據到RIP。

RasterLink6上編輯打印數據。

?將打印數據旋轉90°
※RasterLink6的詳細設定，請參照使用說明書。

5. 打印完成！

※輸出時佩戴保護鏡，以防止UV光直射眼睛。

補充／注意點

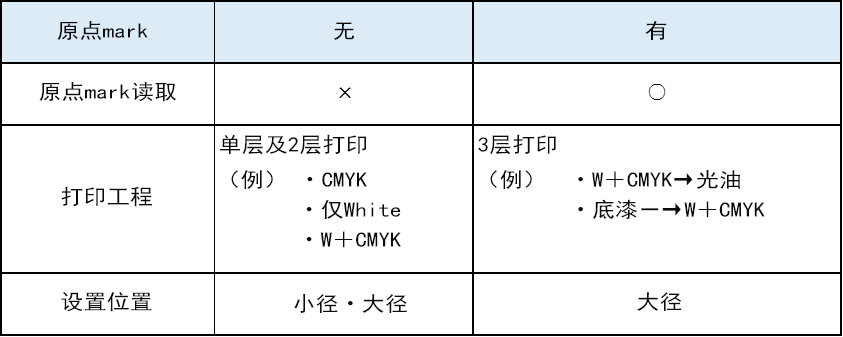

?請確認打印工程。
使用底漆及光油時，需粘貼膠帶、讀取承印物的原點。

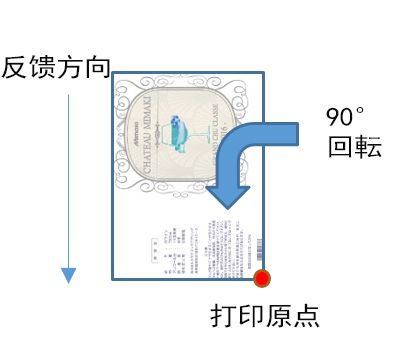

?確認旋轉方向。
旋轉方向根據打印條件而有變化。

?請在小徑打印前確認。
１．為防止墨霧附著在傳感器上，在卸除外蓋時請妥善保護。
２．擔心會撞擊到本體外殼，大徑打印時、請卸除本體右側的承印物壓板。

?請事先進行測試。
印刷后的墨水附著性，請用戶自己進行事前測試來確認效果。
